环智国际大厦电力监控系统的设计与应用

基本信息：

项目名称：环智国际大厦电力监控系统的设计与应用
项目地点：上海
实施时间：2012年6月

项目简介：

环智国际大厦位于上海市闸北区天目西路与恒丰路交界处，是上海著名的不夜城商业中心，安科瑞电气股份有限公司于2012年6月承接了环智国际大厦电力监控系统项目。整个系统采用Acrel-2000型电力监控系统，完成了对上海天目西路147地块环智国际大厦中低压配电系统中安装的电力仪表的自动监控，提高了大厦配电系统运行的可靠性。

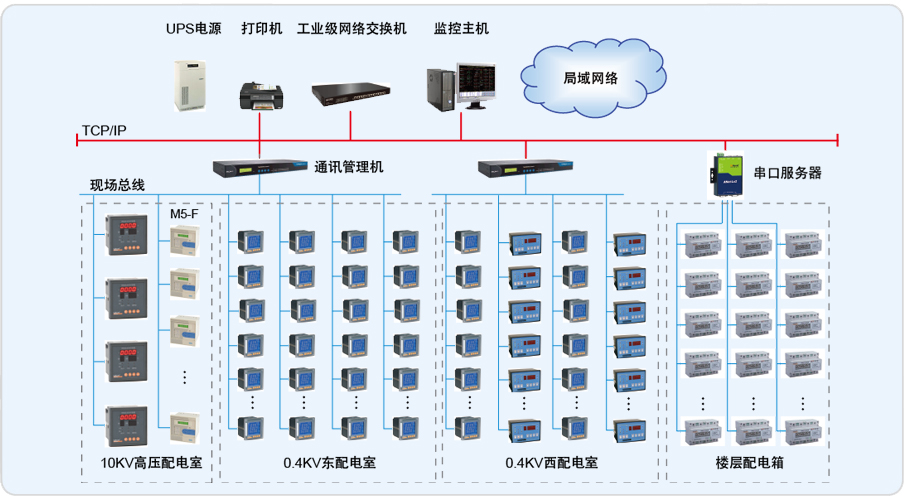

环智国际大厦配电系统主要包括：一个10KV高压配电室、2个0.4KV低压配电室和132个楼层配电箱。10KV配电间主要包括2路10KV进线柜、2个量电柜、2个避雷器柜、4个10/0.4KV变压器馈线柜。10KV配电间总共使用了8台M5-F微机保护装置。0.4KV总进线部分选用ACR330ELH网络电力仪表，0.4KV的馈线回路选用了ACR220ELF网络电力仪表。电力监控系统需要通过T1-T4变压器温度控制箱的RS485接口采集变压器绕组超温报警信号、铁芯超温报警信号以及传感器故障信号，并要具有声音报警功能。需要采集直流柜的电池充放电状态、电池组电压、电池组电流、电池房温度等信号，并通过直流屏信息表在界面上显示出来。

系统实现的功能：

1、能在一个画面上进行所有的操作设定作业及对系统进行监控；
2、可监测所有有关控制区的各项工作状态信息；
3、可发出工作异常报警，并显示异常区域、异常工作点的具体地址；
4、提供运行时间分析及历史记录分析功能；
5、可收集一定的日志数据显示于画面或打印；
6、提供对于各进线及馈线回路的电能量的查询和导出功能。
